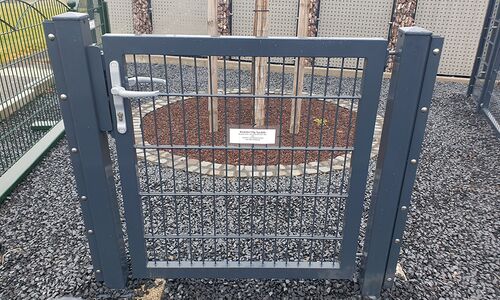

Kombi-Drehflügeltore
Ergänzend zu unseren bekannten Torsystemen aus laufender Produktion wird mit den Kombi-Drehflügeltoren eine Lücke in unserem Lieferprogramm geschlossen. Der modulare Aufbau ermöglicht eine flexible Verwendbarkeit der Tore. Selbstverständlich sind die Kombi-Toranlagen ebenso zuverlässig und technisch perfekt wie alle anderen nach Kundenwünschen gefertigten Industrietoranlagen auch.
TECHNISCHE DETAILS
Höhe: |
|
|
|
für Gittermattenzäune in den Höhen von 830 - 2430 mm |
Lichte Breite: |
|
|
|
1-flügelig: ca. 1000 mm, 1250 mm, 1500 mm |
|
|
|
|
2-flügelig: ca. 3000mm, 4000 mm |
Rahmen: |
|
|
|
Profilstahl 60/40/2,0 mm |
Torfüllung: |
|
|
|
Doppelstabmatte Typ S (8/6/8), Maschenweite 50/200 mm |
Pfosten: |
|
|
|
bis Flügelgröße 1500 mm 80/80/3 mm, darüber 100/100/3 mm |
Öffnungswinkel: |
|
|
|
ca. 180° |
Teilung Doppeltore: |
|
|
|
mittig |
Ausstattung : Rohrrahmenschloss, verzinktes Einsteckschloss, PZ-vorgerichtet mit Zylinder, Aluminium-Drückergarnitur, verstellbare Torbänder; Schlossflügel mit flexibler Öffnungsrichtung durch drehbaren Toranschlag und umlegbare Schlossfalle, mit Zaunanschlussleiste für beide Torpfosten (liegen lose dabei und müssen bei Bedarf bauseits angeschraubt werden), bei zweiflügeligen Toren: Mittelverriegelung, 2 Stück Bodenhülsen (Feststellflügel), 1 seitlicher Hakenfeststeller (Gehflügel).
Optional: aufschraubbare Zackenleiste
Oberfläche: Alle Stahlteile sind nach DIN EN ISO 1461 feuerverzinkt oder verzinkt und zusätzlich pulverbeschichtet in RAL 6005 (moosgrün) oder RAL 7016 (anthrazitgrau):
- 1-flg. verzinkt
- 1-flg. grün
- 1-flg. anthrazit
- 2-flg. verzinkt
- 2-flg. grün
- 2-flg. anthrazit
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 630 mm | 25,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000mm | 830 mm | 33,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 1030 mm | 40,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 1230 mm | 48,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 1430 mm | 60,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 1630 mm | 68,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 1830 mm | 77,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 2030 mm | 85,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 2230 mm | 94,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1000 mm | 2430 mm | 102,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 630 mm | 32,30 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 830 mm | 37,50 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 1030 mm | 42,70 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 1230 mm | 47,90 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 1430 mm | 63,60 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 1630 mm | 69,80 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 1830 mm | 76,00 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 2030 mm | 82,20 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 2230 mm | 88,40 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1250 mm | 2430 mm | 94,60 kg |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 630 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 830 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 1030 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 1230 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 1430 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 1630 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 1830 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 2030 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 2230 mm | |
Kombi-Tor, 1-flügelig, feuerverzinkt | ca. 1500 mm | 2430 mm |
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 630 mm | 25,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 830 mm | 33,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 1030 mm | 40,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 1230 mm | 48,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 1430 mm | 60,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 1630 mm | 68,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 1830 mm | 77,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 2030 mm | 85,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 2230 mm | 94,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1000 mm | 2430 mm | 102,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 630 mm | 33,00 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 830 mm | 38,30 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 1030 mm | 43,60 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 1230 mm | 48,90 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 1430 mm | 64,90 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 1630 mm | 71,20 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 1830 mm | 77,50 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 2030 mm | 83,90 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 2230 mm | 90,20 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1250 mm | 2430 mm | 96,50 kg |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 630 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 830 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 1030 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 1230 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 1430 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 1630 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 1830 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 2030 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 2230 mm | |
Kombi-Tor, 1-flügelig, grün RAL 6005 | ca. 1500 mm | 2430 mm |
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 630 mm | 25,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 830 mm | 33,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 1030 mm | 40,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 1230 mm | 48,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 1430 mm | 60,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 1630 mm | 68,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 1830 mm | 77,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 2030 mm | 85,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 2230 mm | 94,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1000 mm | 2430 mm | 102,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 630 mm | 33,00 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 830 mm | 38,30 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 1030 mm | 43,60 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 |
ca. 1250 mm |
1230 mm | 48,90 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 |
ca. 1250 mm |
1430 mm | 64,90 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 1630 mm | 71,20 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 1830 mm | 77,50 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 2030 mm | 83,90 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 2230 mm | 90,20 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1250 mm | 2430 mm | 96,50 kg |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 630 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 830 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 1030 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm |
1230 mm |
|
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 1430 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 1630 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 1830 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 2030 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 2230 mm | |
Kombi-Tor, 1-flügelig, anthrazit RAL 7016 | ca. 1500 mm | 2430 mm |
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 630 mm | 49,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 830 mm | 65,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 1030 mm | 80,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 1230 mm | 95,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 1430 mm | 101,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 1630 mm | 115,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 1830 mm | 129,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 2030 mm | 143,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 2230 mm | 157,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 3000 mm | 2430 mm | 171,00 kg |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 630 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 830 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 1030 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 1230 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 1430 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 1630 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 1830 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 2030 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 2230 mm | |
Kombi-Tor, 2-flügelig, feuerverzinkt | ca. 4000 mm | 2430 mm |
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 630 mm | 49,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 830 mm | 65,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 1030 mm | 80,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 1230 mm | 95,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 1430 mm | 101,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 1630 mm | 115,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 1830 mm | 129,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 2030 mm | 143,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 2230 mm | 157,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 3000 mm | 2430 mm | 171,00 kg |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 630 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 830 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 1030 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 1230 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 1430 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 1630 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 1830 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 2030 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 2230 mm | |
Kombi-Tor, 2-flügelig, grün RAL 6005 | ca. 4000 mm | 2430 mm |
Artikelbezeichnung | lichte Breite | Höhe | Gewicht |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 630 mm | 49,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 830 mm | 65,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 1030 mm | 80,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 1230 mm | 95,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 1430 mm | 101,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 1630 mm | 115,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 1830 mm | 129,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 2030 mm | 143,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 2230 mm | 157,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 3000 mm | 2430 mm | 171,00 kg |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 630 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 830 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 1030 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 1230 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 1430 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 1630 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 1830 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 2030 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 2230 mm | |
Kombi-Tor, 2-flügelig, anthrazit RAL 7016 | ca. 4000 mm | 2430 mm |
Produktgalerie
Ihr Kontakt zu uns
Am Kupferwerk 26
65462 Ginsheim-Gustavsburg
Tel. +49 (0) 6134. 56 576-0
Fax. +49 (0) 6134. 56 576-49
